As vrea sa-mi pun un releu pe circuitul claxonului.

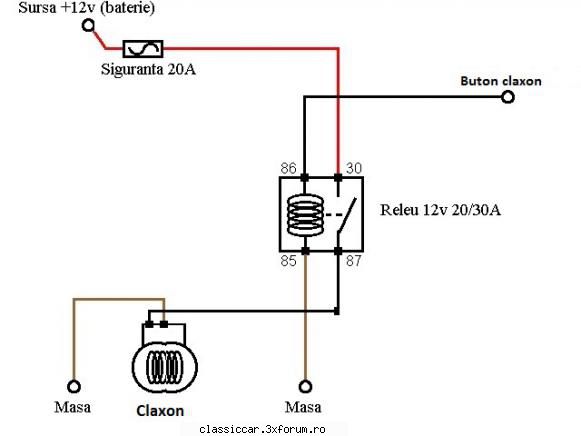

Cum in materie de electrica am 2 maini stangi, as vrea sa-mi confirme cineva daca schema de mai jos este cea corecta.
Multumesc anticipat.
21.4KB
|
|
| pus acum 4 ani |
|
|
dan_4_stone
Membru Junior
Din: Bucuresti
Inregistrat: acum 14 ani
Postari: 58
|
|
|
| pus acum 4 ani |
|
Misu de Cluj
Admin
 Din: Cluj-Napoca
Inregistrat: acum 15 ani
Postari: 48194
|
|
Schema poate fi atat corecta, cat si gresita, depinde de marca si modelul de masina.
Ar fi corecta doar in caz ca prin butonul claconului ar trece un fir de plus si apasand butonul, alimentezi releul cu plus.
Exista si aceasta varianta la unele tipuri de masini. In acel caz e corecta schema.
La majoritatea masinilor insa, claxonul este alimentat cu un fir de plus tot timpul, iar butonul claxonului face legatura la masa.
Din acest punct de vedere schema este doar partial corecta si nu va functiona.
Ca atat circuitul pricipal, cat si circuitul de comanda ar trebui sa aibe un plus.
In schema de fata atat borna 85 cat si borna 86 sunt legati la masa, deci circuitul de comanda al releului nu va functiona.
Ca butonul claxonului este de fapt o legatura la masa, face legatura cu masa cand o apesi.
Ca sa functioneze schema, borna 85 trebuie legat la plus direct, nu la masa.
Pe ce masina? Pa Aro 10?
_______________________________________
NU TOATE MASINILE VECHI SUNT RABLE!
UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR!
SUNT MANDRU DE RABLELE MELE !!!
|
|
| pus acum 4 ani |
|
vercingetorix
Membru Senior
Din: Bucuresti
Inregistrat: acum 14 ani
Postari: 513
|
|
Da, pe Aro 10 vreau sa pun.
|
|
| pus acum 4 ani |
|
vranceanu
Moderator
 Din: Pascani
Inregistrat: acum 13 ani
Postari: 3983
|
|
Nu iti trebuie o schema pt asa ceva . In locul claxonului conectezi bobina releului iar pe contactul normal deschis treci un plus pe care il conectezi la claxon . Masa claxonului o iei de pe caroserie din punctul cel mai apropiat posibil .In paralel cu bobina releului conectezi in mod invers o dioda oarecare (1Nx001 )pentru a suprima autoinductia formata la intreruperea alimentariii ei si pentru nu a auzi la radio pacaniturile. Treaba de 15 min . Totul e sa folosesti cablu bun , papuci sertizati sau lipiti corect , varnis termocontractibil pe papuci si alte lipituri si putin curaj .Succes !
_______________________________________
,,Nu lasa pe maine ce poti face azi . Lasa pe poimaine ca poate nu mai trebuie''
|
|
| pus acum 4 ani |
|
vercingetorix
Membru Senior
Din: Bucuresti
Inregistrat: acum 14 ani
Postari: 513
|
|
N-am inteles nimic, chestiile electrice ma depasesc total.
O schema simpla si care sa functioneze nu stie nimeni.
Nu mai spun ca ar ramane pe forum, poate mai au si altii nevoie.
Modificat de vercingetorix (acum 4 ani)
|
|
| pus acum 4 ani |
|
vranceanu
Moderator
Din: Pascani
Inregistrat: acum 13 ani
Postari: 3983
|
|
O sa caut o schema de ARO 10 ca sa vad cum e legat intrerupatorul claxonului. De obicei claxonul primeste + permanent iar intrerupatorul il pune la masa cand se doreste claxonarea. Nu sunt sigur insa la tine . Voi incerca sa-ti desenez o schema dar pe calculatorul de la serviciu nu am nici o aplicatie de desen inafara de ,,paint'' . Voi incerca sa ma descurc cu ce am la indemana.
_______________________________________
,,Nu lasa pe maine ce poti face azi . Lasa pe poimaine ca poate nu mai trebuie''
|
|
| pus acum 4 ani |
|
vercingetorix
Membru Senior
Din: Bucuresti
Inregistrat: acum 14 ani
Postari: 513
|
|

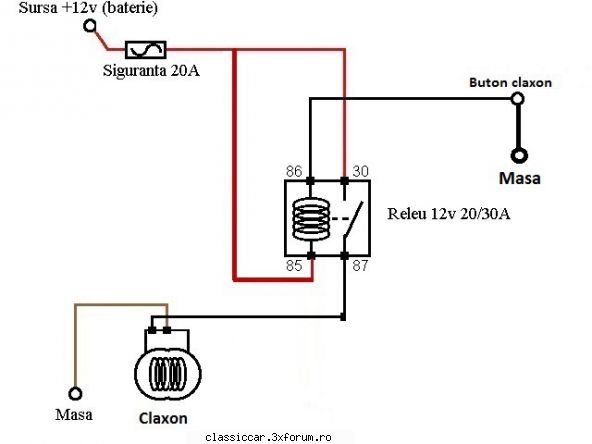

Am refacut schema conform indicatiilor lui Misi.
Astept confirmarea ca este buna ca sa ma apuc de treaba.
23.1KB
|
|
| pus acum 4 ani |
|
|
Marin Magureanu
Membru nou
Inregistrat: acum 6 luni
Postari: 1
|
|
salut unde gasesc o schema cu relee pt claxoane la un Logan 2 din 2018.Multumesc pt intelegere.
|
|
