cezarmad Membru Senior Din: Bucuresti & Pantelimon IF
Postari: 857

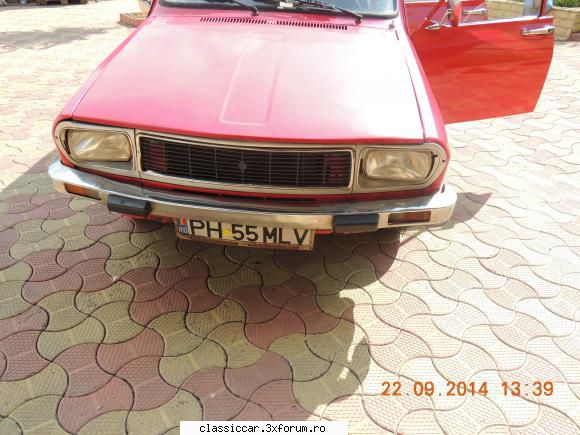

Salutare,
Este masina unui prieten din Pitesti, am deschis acest topic din nevoia de sfaturi, pareri si tot ce il poate ajuta pentru a o reconditiona
Renault 12 TL Break 1974 – poza de cezarmad, in Prezentare masini · 54.6KB
_______________________________________ Dacia 1310 TLX BLUE EMOTION 27.03.2013 is the day
#2
cezarmad Membru Senior Din: Bucuresti & Pantelimon IF
Postari: 857

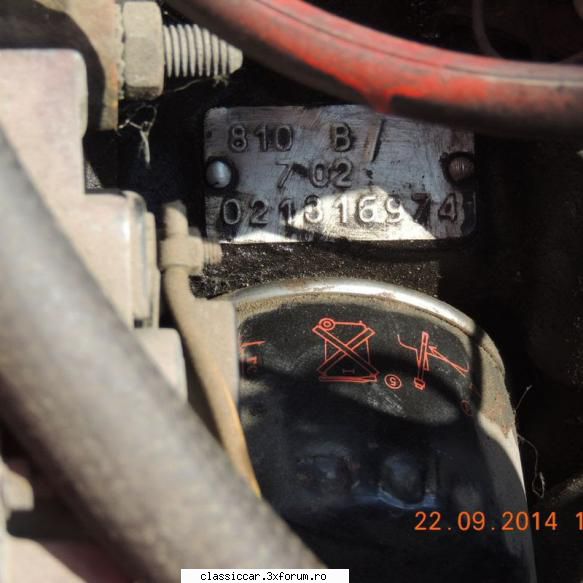

Masina a fost adusa in 1990 din Germania de atunci avand un singur proprietar.
Ar avea nevoie urgent de un carburator original ( banuiesc Solex), daca poate cineva sa ne ajute cu un cod sau carburator ar fi super.
Culoare originala era un fel de portocaliu, iarasi nu stim codul.... Ar mai trebui:
Bare fata -spate, tetiere originale si masca fata.
Masina a intrat la dezechipat si se pregateste de mici interventii de chirurgie plastica
Renault 12 TL Break 1974 – poza de cezarmad, in Prezentare masini · 44KB
_______________________________________ Dacia 1310 TLX BLUE EMOTION 27.03.2013 is the day
#3
cezarmad Membru Senior Din: Bucuresti & Pantelimon IF
Postari: 857

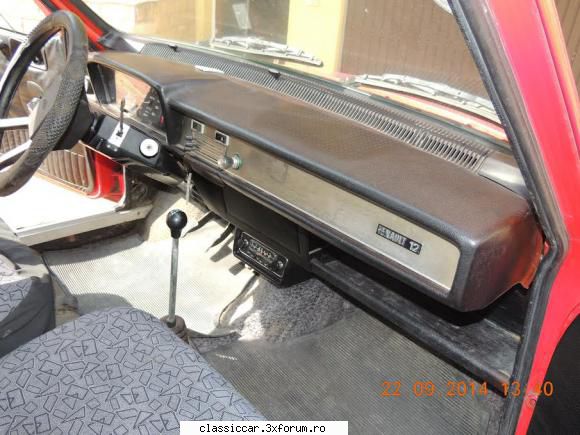

si interiorul
Renault 12 TL Break 1974 – poza de cezarmad, in Prezentare masini · 53.3KB
_______________________________________ Dacia 1310 TLX BLUE EMOTION 27.03.2013 is the day
#4
andrei_dent Membru Senior Din: Suceava
Postari: 441

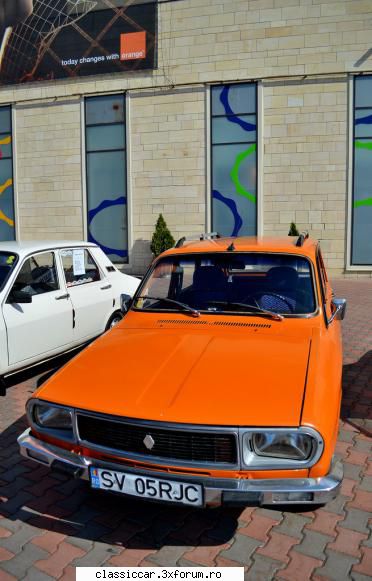

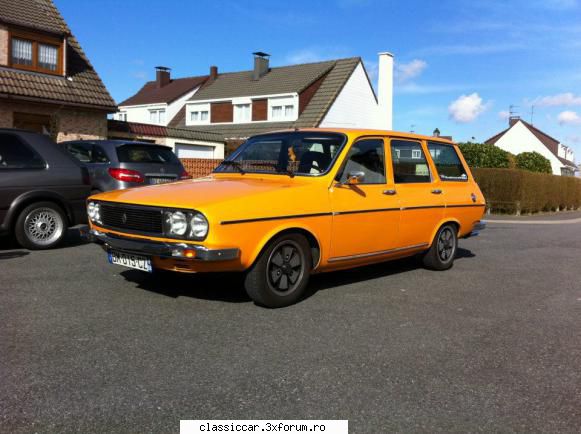

Poate asa era culoarea originala
Renault 12 TL Break 1974 – poza de andrei_dent, in Prezentare masini · 44.6KB
#5
BTL-gordini Membru Senior Din: Alba Iulia
Postari: 1790

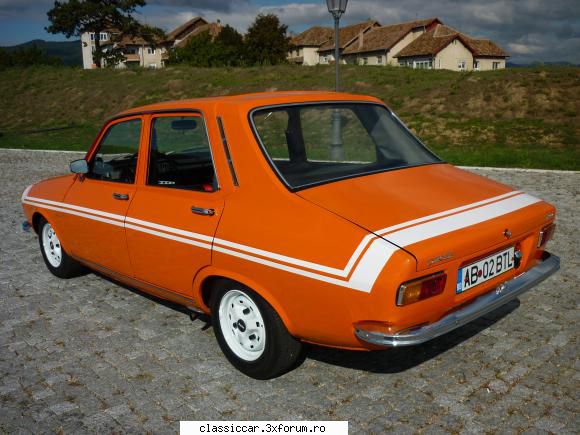

Codul de culoare s-ar putea sa coincida cu cel de pe masina mea , daca doriti mai multe piese va pot ajuta eu.
Renault 12 TL Break 1974 – poza de BTL-gordini, in Prezentare masini · 53.3KB
#6
BTL-gordini Membru Senior Din: Alba Iulia
Postari: 1790
cod
Renault 12 TL Break 1974 – poza de BTL-gordini, in Prezentare masini · 14.7KB
#7
BTL-gordini Membru Senior Din: Alba Iulia
Postari: 1790

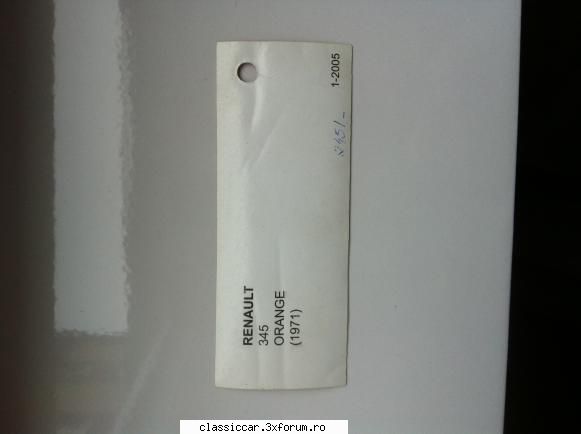

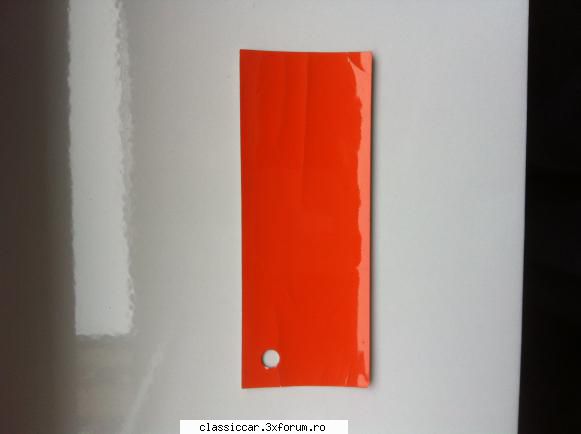

Vopseaua este de la reprezentanta dacia-renault si este in 2 variante : pe baza de apa sau diuluant.
Renault 12 TL Break 1974 – poza de BTL-gordini, in Prezentare masini · 14.6KB
#8
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
BTL-gordini a scris:
Codul de culoare s-ar putea sa coincida cu cel de pe masina mea , daca doriti mai multe piese va pot ajuta eu.
Nu coincide! Culoarea originala se numeste "Orange Andalou"
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#9
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Aici gasesti culorile din acea perioada: http://univr1517.fr/technique/couleurs/ ... epoque.htm Orange Andalou 318 http://univr1517.fr/technique/couleurs/ ... all%29.jpg Sau ar mai fi si Rosu 705 Rouge 705 = Feuerrrot = Ral 3000 = Rosu 250. Sau portocaliu 331 Sau orange 311 Eu totusi cred ca actele masinii sunt intocmite gresit, ca R12 phase2 a aparut in martie 1976, deci in nici un caz nu poate fi din 1974. Sau o fi un Phase1 modificat cu elemente de phase2. De asemenea placuta de identificare a motorului este cu noul cod, aparut dupa 1975. Deci dupa cum arata este exclus sa fie din 1974. A fost fabricata candva intre martie 1976 si vara lui 1979.
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#10
cezarmad Membru Senior Din: Bucuresti & Pantelimon IF
Postari: 857

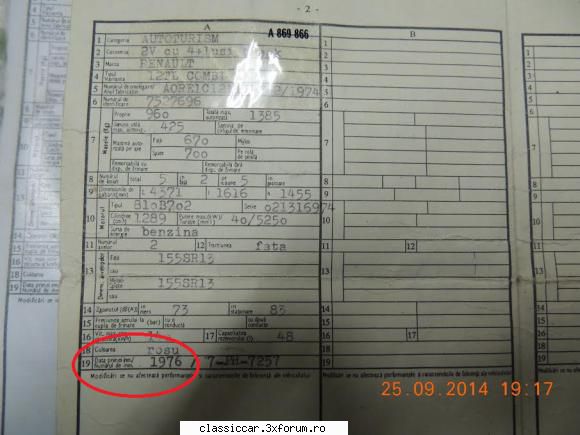

Mai mult ca sigur cand au facut cartea la RAR au scris gresit anul de fabricatie. S-au gasit diverse componente stantate cu anul 1976.
De altfel in carte, este trecut anul 1976 ( prima inmatriculare).
Am sa revin cu poze cu vopseaua originala de sub bord
Renault 12 TL Break 1974 – poza de cezarmad, in Prezentare masini · 43.1KB
_______________________________________ Dacia 1310 TLX BLUE EMOTION 27.03.2013 is the day
#11
cezarmad Membru Senior Din: Bucuresti & Pantelimon IF
Postari: 857

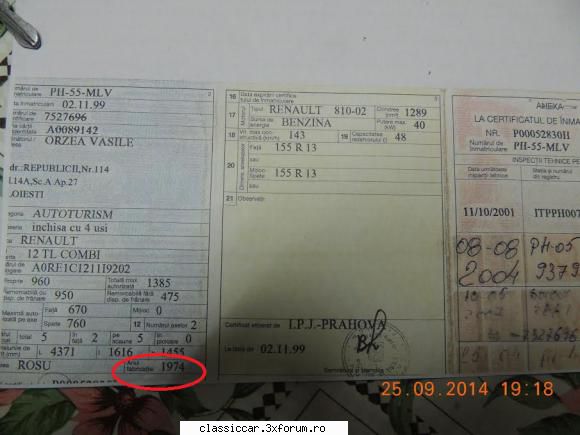

si talonul:
Renault 12 TL Break 1974 – poza de cezarmad, in Prezentare masini · 36.2KB
_______________________________________ Dacia 1310 TLX BLUE EMOTION 27.03.2013 is the day
#12
R12 TR Membru Senior Din: Rio de Bacau
Postari: 563
Buna.
Am masca fata si bara fata.
#13
cezarmad Membru Senior Din: Bucuresti & Pantelimon IF
Postari: 857
Salut,
Niste poze se poate si un pret?
Multumesc,
_______________________________________ Dacia 1310 TLX BLUE EMOTION 27.03.2013 is the day
#14
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
cezarmad a scris:
Mai mult ca sigur cand au facut cartea la RAR au scris gresit anul de fabricatie. S-au gasit diverse componente stantate cu anul 1976.
De altfel in carte, este trecut anul 1976 ( prima inmatriculare).
Am sa revin cu poze cu vopseaua originala de sub bord
Aia de la RAR au scris prostii, probabil si codul de omologare este de phase1, dar lasa-l asa, nu te certa cu ei, ca nu e bine sa-ti faci dureri de cap si cheltuieli inutile.
Carburatorul original pe R12 L/TL phase2 (1976-80), a fost Zenith 32 IF8. Pe R12 TS/TR phase2, a fosr Weber 32 DIR 39 dublu corp.
Zenith 32 IF a mai fost montat pe R5 TL/GTL, R6 TL, R9/11 TL/GTL, R18 TL1.4, Fuego TL 1.4 si pe primele R19 1.4.
Ar mai fi si Solex 32 SEIA, care este echivalent la Zenith IF, care a fost montat pe R5 TL/GTL si pe R18 TL 1.4.
Aici datele cu Zenith IF8, din "Biblia carburatoarelor".
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#15
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Niste poze cu Zenith 32 IF7 de R5 TL, de pe R5-ul meu alb, de 1108 cmc. Arata murdar, ca inca nu am ajuns sa-l curat si sa-l montez pe motor. Difera doar jiglerele si suportul pentru filtrul de aer. Este un carburator destul de primitiv, dar nepretentios. Deci asa ceva sa cauti.
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#16
R12 TR Membru Senior Din: Rio de Bacau
Postari: 563
Buna.

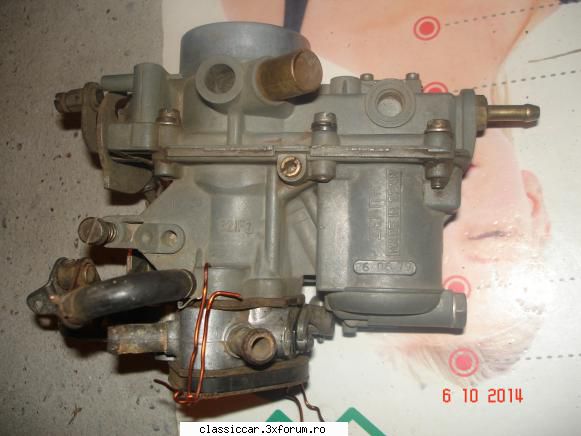

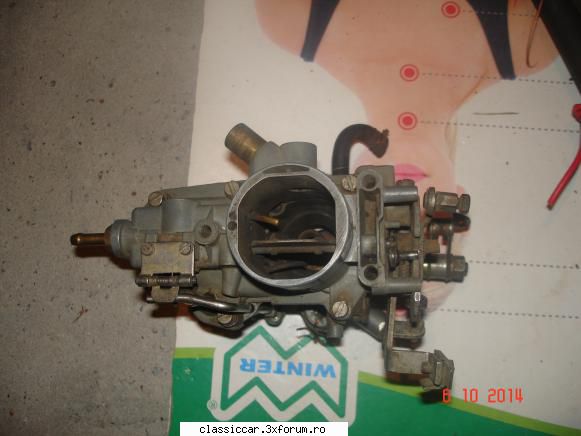

Am si carburator Zenith exact modelul care trebuie.
Incerc sa pun poze la noapte sau maine dimineata.
Nu te-am uitat nici cu masca si bara.
Numai bine.
#17
cezarmad Membru Senior Din: Bucuresti & Pantelimon IF
Postari: 857
Multumesc tuturor pentru ajutor. Tare de tot manualul ala de carburatoare.
