Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

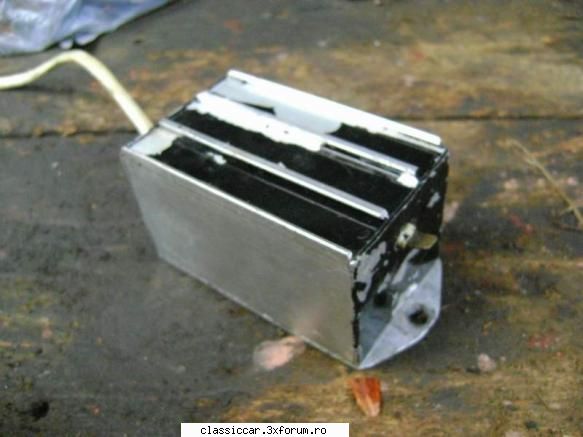

Intre piesele de Lastun, pe care mi le-a dar Rudi, era si chestia asta, care la prima vedere pare ceva aprindere electronica artizanala. Cum se leaga chestia asta la aprindere?
Aprindere electronica?? – poza de Misu de Cluj, in Coltul Tehnic · 34.5KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#2
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

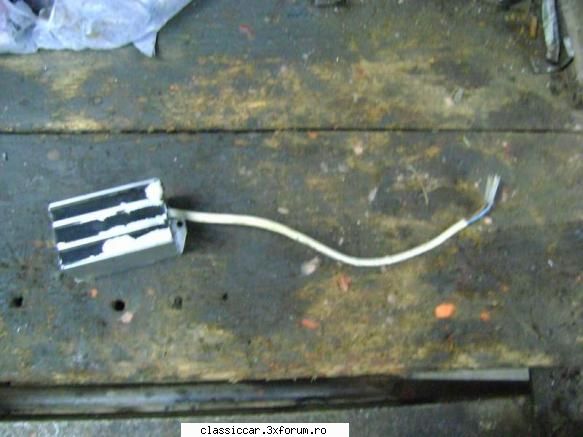

Are trei iesiri
Aprindere electronica?? – poza de Misu de Cluj, in Coltul Tehnic · 38.5KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#3
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

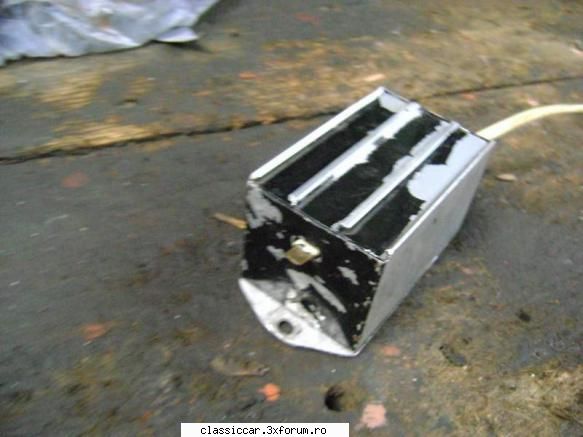

pe o parte o iesire
Aprindere electronica?? – poza de Misu de Cluj, in Coltul Tehnic · 36.7KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#4
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

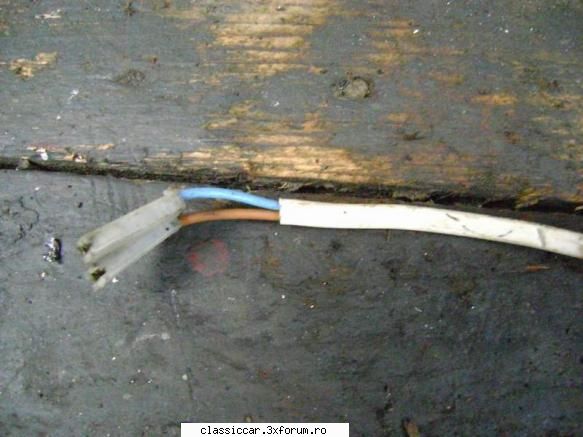

Pe cealalta parte doua iesiri Ati mai avut de-a face cu chestia asta? Oare functioneaza?
Aprindere electronica?? – poza de Misu de Cluj, in Coltul Tehnic · 42KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#5
Elijah Membru Senior Din: Cluj Napoca
Postari: 762
in prima poza pare prajitor de paine , de-abia in a doua se vede ca-i mai mica, comparativ cu cablu'. Pai desfa-o! si tre sa aiba logica droatele
#6
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

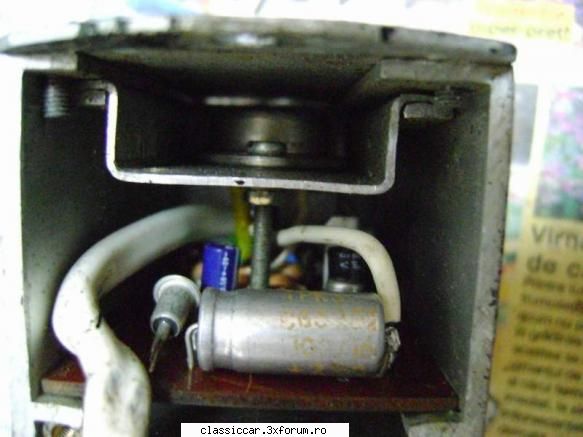

Am desfacut-o dar tot nu mi-e clara traba... cu prajitorul asta
Aprindere electronica?? – poza de Misu de Cluj, in Coltul Tehnic · 35.1KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
Prajitorul acela de paine este o ditamai aprindere tristorizata sau tranzistorizata (sau tiristorizata, nu stiu exact cum ii se zice ) Un fir se leaga la + de la bobina, alta pe borna cealalta a bobinei, si ce-l de-al 3-lea fir merge la delcou, cu conditia, sa fie scos condensatorul Ps: am avut una ruseasca, pe care atat mi-a batut capul un batran sa i-l vand, de l-am dat, si imi pare tare rau dupa el era mare cat un releu de locomotiva, da isi facea prezenta simtita Oricum acum in planuri am o aprindere cu senzor Hall si cu modul de comanda
_______________________________________ Lada 1500 under construction ! www.clublada.ro Nu toate masinile vechi merita sa fie rable !
#8
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Si atunci cum se leaga ... concret Eu presupun ca firul albastru la borna 15 al bobinei, cel maro la borna 1 al bobinei , iar celalalt de pe partea aialalta vine la delcou...asa ar fi logic, dupa culori.
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
am eu una montata pe motorul broastei . incantat e foarte putin spus si nu poate exprima cat de multumit sunt de ea. intr-adevar merita .
_______________________________________ 1961 Hell Orange VW 1200 ragtop & 1983 Carmin Red VW Golf MK1 Oldie But Goldie
... and thanks Ferdinand
#10
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
sergiup a scris:
knx a scris:
aprindere cu senzor Hall si cu modul de comanda
am eu una montata pe motorul broastei . incantat e foarte putin spus si nu poate exprima cat de multumit sunt de ea. intr-adevar merita .
Bine, la Broasca e simplu ca iei si pui aprinderea de microbus T3 si gata, ai rezolvat treaba. Si eu am un delcou din ala, dar nu am modulul ala electronic de comanda
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#11
classicfan Membru Senior Din: Craiova
Postari: 2564
Este o aprindere electronica cu tranzistori (nu cu tiristori) deci tranzistorizata potrivita pentru Dacia, Oltcit, cu aprindere clasica (bobina de inductie delcou cu platini). Schema de conectare este cum ai zis si tu domnu Misu, albastru la bobina la +12V (borna 15) maro la bobina la borna 1 si cealata fara fir din poza la ruptor. In plus, se mareste putin distana la bujii la aprox. 1 mm.
#12
classicfan Membru Senior Din: Craiova
Postari: 2564
A si am uitat ca se scoate obligatoriu din circuit condensatorul de la platină.
#13
Liviu M Membru Senior Din: Targoviste
Postari: 1016

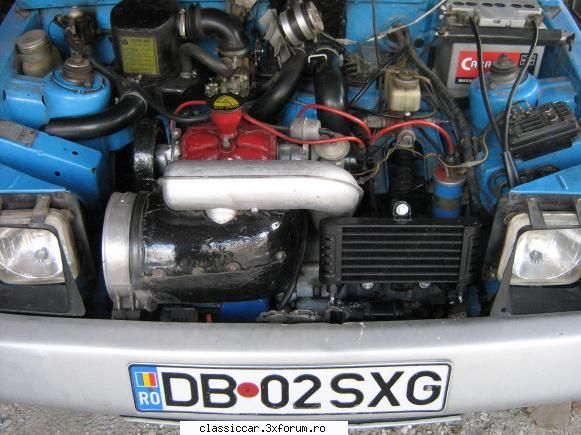

Pare sa fie un montaj care menajeaza platina (scade curentul pe platina). Chiar nu ai nici un amic electronist sa-ti identifice legaturile ? Daca totusi ii trbuie si masa ? Am mers si cu asa ceva , demult . Am preferat aprinderea cu transformator ridicator pe care am avut-o realizata de mine in doua variante pe MOBRA , si nu am mai avut probleme cu platina , bujia sau bobina ; acum pe LASTUN (asa cum se vede si in poza) am una ruseasca . Pe TULA am una din comert cu tranzistori . O aprindere electronica fibila , corect realizata (izolata si la umezeala , rezistenta la vibratii , etc) , merita pusa !
Aprindere electronica?? – poza de Liviu M, in Coltul Tehnic · 53.7KB
_______________________________________ Respectati-i pe pasionati !
Referitor la ce se gaseste in comert, cel mai simplu de procurat e aprinderea de Tg. Mures, gotronic parca, e la pret decent Se gaseste cam la orice magazin Dacia, nu stiu insa cat sunt de bune oricum, chestiile rusesti in domeniul electrotehnicii sunt cele mai tari
_______________________________________ Lada 1500 under construction ! www.clublada.ro Nu toate masinile vechi merita sa fie rable !
"Aprinderea electronica" de la GoTronic, este defapt Protectie platina, este vorba de aceea cutiuta rosie cu led,nu face decat sa protejeze platina , adica platina nu se mai impusca. cea de oltcit difera de cea de dacia. mi-am cumparat si eu pentru oltcit una noua de la gotronic si nu am mai montat-o, pentru ca mi-am montat direct aprindere electronica, delocu electronic cu senzor(fara platina cu senzor, nu stiu exact cum arata pentru ca delcoul este capsulat) si modul de aprindere, un fel de computer.
pentru dacie mai este un model de aprindere, care are o cutiuta rosie si un senzor care se monteaza in locul platinei si aceea cutiuta impreuna cu senzorul din delcou da timpii pentru scanteie,platina se elimina si scapi de o problema.
#16
alexandru68 Membru Senior Din: Simeria
Postari: 495
AT 011 cu senzor am montat de peste un an de zile , se comporta exceptional.
Si eu am un delcou din ala, dar nu am modulul ala electronic de comanda
mai aveam eu unul. il voi cauta cand prind un pic de timp si sper sa il gasesc. daca dau de el e al tau. mai ramane daor sa iti faci cablajul (am documentatie ptr asta asa ca nu e prbl). totul tine doar de norocul pe care il ai sa il gasesc si sper sa ai noroc .
_______________________________________ 1961 Hell Orange VW 1200 ragtop & 1983 Carmin Red VW Golf MK1 Oldie But Goldie
... and thanks Ferdinand
#19
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
sergiup a scris:
Misi din Cluj a scris:
Si eu am un delcou din ala, dar nu am modulul ala electronic de comanda
mai aveam eu unul. il voi cauta cand prind un pic de timp si sper sa il gasesc. daca dau de el e al tau. mai ramane daor sa iti faci cablajul (am documentatie ptr asta asa ca nu e prbl). totul tine doar de norocul pe care il ai sa il gasesc si sper sa ai noroc .
OK, Mersi
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#20
Faitonu Membru fondator al forumului Din: Cluj city
Postari: 2277
stai putin...o chestie de genul asta avea si M-ul alb care l-am dezmembrat! doar ca e de dimensiuni mult mai mari...cred ca e inca pe caroserie,trebuie sa verific astazi
