cristobob Membru Senior Din: cluj napoca
Postari: 1272
Misi din Cluj a scris:
In ce faza se afla Brotacul? Pana in primavara sunt sanse sa se reintoarca pe sosea? Mai baga niste poze, ca vad ca lumea s-a reapucat de reastaurari.
sper ca in primavara sa fie gata, dar mai am un hop mare cu vopsitul. o alta mare problema este incarcarea , am facut de toate, dar tot nu reusesc sa-i dau de cap.
#82
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Azi nu am mai avut timp, dar maine ma uit si la alternator.
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#83
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Am desfacut alteratorul! Diagnosticul: - rotorul este bun - statorul este bun - releul si periile sunt bune - la prima vedere si cele 6 diode pareau bune, dar cand m-am uitat mai atent mai exista doua diode capsulate in plasticul puntii redresoare, care diode sunt arse si carbonizate. De obicei alternatoarele au 6 diode... asta are 8 Din pacate alea nu se pot schimba doar impreuna puntea completa Luni o sa ma interesez daca s-ar gasi ceva ... chiar si din ala taiwanez contrafacut. Ca fiind alternator Bosch teoretic ai putea sa comanzi o punte de la Proton Auto de pe Calea Turzii ca aia-s reprezentanta Bosch. Numai ca acolo cand iti zice pretul, te apuca "covulsiile"
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#84
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

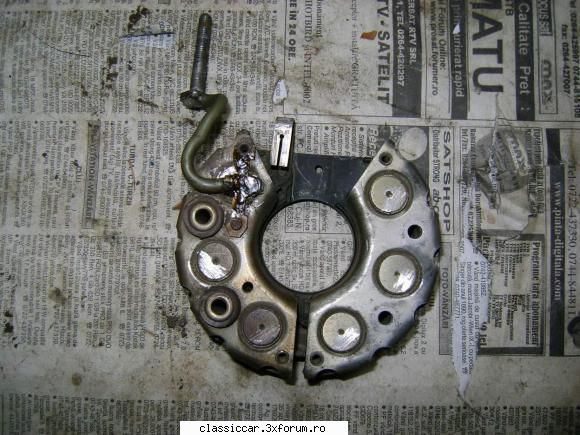

asa arata puntea de diode din fata
fiara rosie – poza de Misu de Cluj, in Reconditionari si Restaurari · 63.3KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#85
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

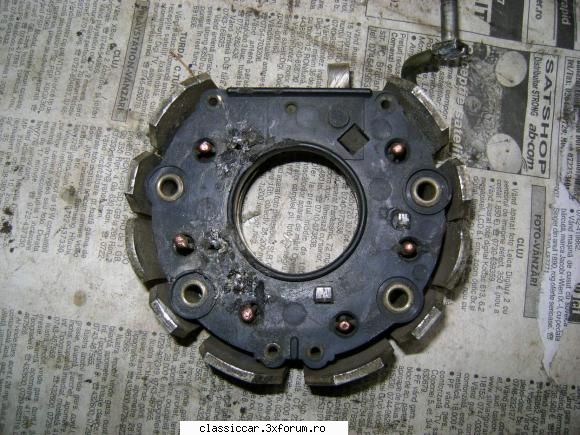

partea din spate
fiara rosie – poza de Misu de Cluj, in Reconditionari si Restaurari · 65.4KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#86
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

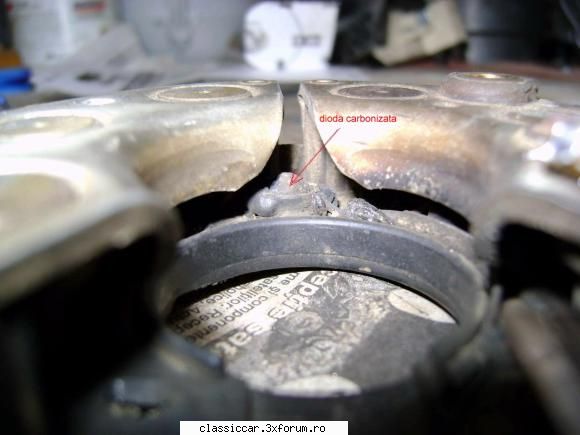

Una dintre diodele carbonizate
fiara rosie – poza de Misu de Cluj, in Reconditionari si Restaurari · 31.8KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#87
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

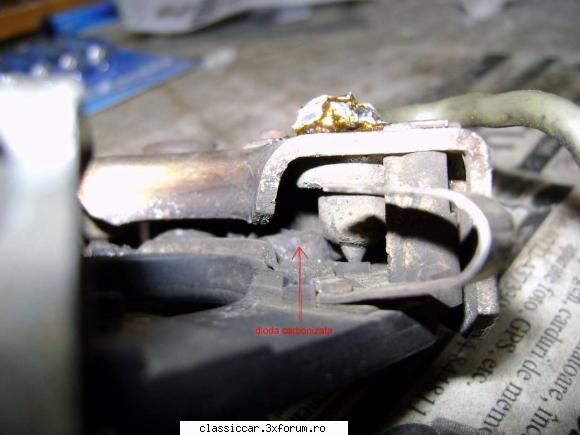

cealalta dioda "moarta"
fiara rosie – poza de Misu de Cluj, in Reconditionari si Restaurari · 32.4KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#88
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

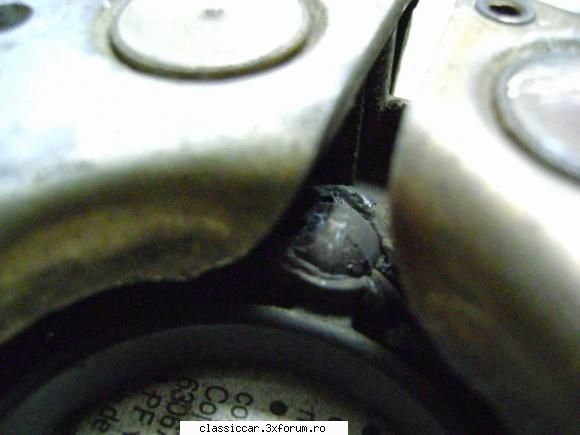

Pe poza asta se vede cel mai bine cum este carbonizata
fiara rosie – poza de Misu de Cluj, in Reconditionari si Restaurari · 26.4KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#89
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Modelul mai vechi de alternator, care are releul in exterior si are doar 6 diode este mult mai solid facuta decat asta cu releul incorporat. Luni ma interesez daca se poate gasi punte de diode. Treaba e, ca nici asta din alternator nu pare originala, ca nu scrie nici, cod nici model... absolut nimica ... no name
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#90
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Mai Cristi, am cautat in vreo 3 locuri dar nu am gasit punte de diode pt alternatorul asta Daca nu ti-e foarte urgent mai lasa ca incerc sa mai caut. Oricum, nu am cum s-o repar pana nu gasim piese. Eventual listeaza cele doua poze cu puntea de diode si incearca sa cauti si tu, poate ai mai mult noroc. Ce e cu telefonul tau, ca tot ocupat suna?
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#91
cristobob Membru Senior Din: cluj napoca
Postari: 1272
azi mi-am adus fiara acasa si am un sfat pentru toti: FERITI-VA DE TINICHIGIALAI. pacat ca mi-am stricat apatatul foto ca as pune poze . poate altadata.
#92
cristobob Membru Senior Din: cluj napoca
Postari: 1272
Misi din Cluj a scris:
asa arata puntea de diode din fata
poti sa-mi trimiti pozele pe e-mail : ca am incercat sa le scot la imprimanta, da' nu am reusit.
#93
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Iti trimit imediat pozele! Cum a iesit caroseria? Iar cu tinichigii, din pacate ai dreptate, dar problema e ca cel putin aici in cluj nu prea mai gasesti "badogoshuri" care nu fuseresc. Pana la urma va trebui sa ne cumparam aparat de sudura si sa ne apucam noi singuri de treaba... si s-ar putea sa iasa mai bine, ca ce faci pentru tine, o faci mai bine.
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#94
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

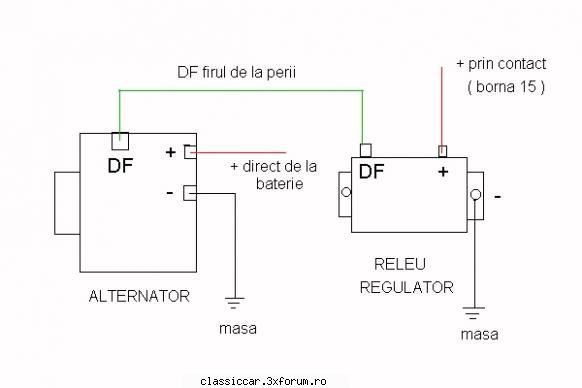

Sa-ti explic treaba de care m-ai intrebat cu releul lega exterior. Se leaga asa:
Alternatorulare bornele: + care se leaga la + baterie cu un fir mai gros - se leaga la masa DF borna de excitatie leaga periile cu borna DF al releului C inele alternatoare au si o borna C care se leaga la becul martor de pe bord
Releu regulator:
+ se leaga la borna 15, adica + prin contact. La Broasca cea mai apropiata borna 15 este la bobina de inductie, adica unde e legat si firul care alimenteaza socul automat si electrovalva de la carburator - se leaga la masa DF - firul de excitatie, se leaga la periile de la altrnator
fiara rosie – poza de Misu de Cluj, in Reconditionari si Restaurari · 18.7KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#95
cristobob Membru Senior Din: cluj napoca
Postari: 1272
cristobob Membru Senior Din: cluj napoca
Postari: 1272
Misi, stii ceva de ele?
#97
Elijah Membru Senior Din: Cluj Napoca
Postari: 762
Teoretic treaba sta cam asa, dupa cate-mi aduc aminte din electronica: Generatorul de curent al masinii este trifazat, adica trei infasurari, legate in stea decalate la 120grade care dau o tensiune (si curent) alternativ trifazat. Pentru redresare e nevoie de 3+3 (cateodata 4+4) diode deputere, care sa tina curentul maxim de incarcare plus inca ceva (deci cativa amperi buni). In schema de pe forum vw mai apar trei diode care dau curentul de excitatie al rotorului (trecand prin releul regulator) in functie de acel curent variaza tensiunea indusa in stator.
In concluzie sunt niste diode cu un curent nominal ceva mai mic, dar la fel de importante. Exista si variante de alternatoare mai simple, doar cu 6 diode.
#98
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
11 diode Nu am vazut niciodata asa ceva, de unde ai scos schema asta? Oricum, nu se poate repara puntea aia, ca nu ai cum sa demontezi diodele alea mici din interior.
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#99
razvanstancu Membru Senior Din: Brasov
Postari: 218

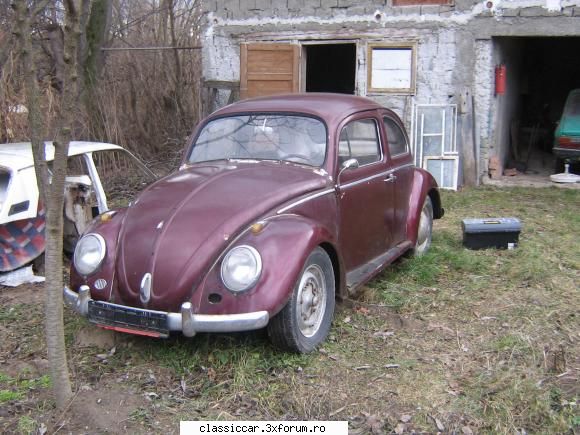

Salutare De unde ai cumparat elemetele de caroserie Sunt interesat de pise pt. vw 1200/1959 Multumesc
fiara rosie – poza de razvanstancu, in Reconditionari si Restaurari · 62.5KB
#100
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
razvanstancu a scris:
Salutare De unde ai cumparat elemetele de caroserie Sunt interesat de pise pt. vw 1200/1959 Multumesc
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
Nu am vazut niciodata asa ceva, de unde ai scos schema asta?
