13 Todesengel Membru Senior Din: Bucure-shit
Postari: 1561

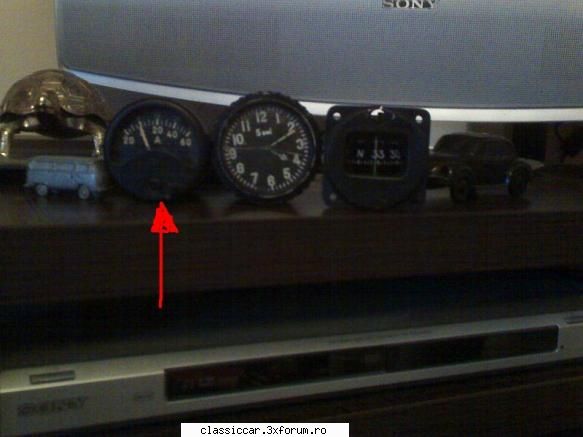

Este vorba despre ceasul atentionat cu sageata rosie . Este un aparat care a echipat o masina militara veche,dar nu cred ca asta are importanta in felul lui de functionare . Se conecteaza la instalatia masinii cu 3 fire ,indicatiile de pe ele fiind :A,+,V . Firul de la borna V este rupt . Am incercat sa leg acest aparat la o sursa slaba de curent ,un acumulator tip AAA de 1.5 V si apoi o simpla baterie de ceas . La ambele se intimlla acelasi lucru,adica acul se duce brutalspre una dintre extremitatile scalei,care se schimba in functie de schimbarea polaritatii la alimentare . Dupa cadran,aparatul are dubla functionalitate,de ampermetru si voltmetru. Exista un buton frontal situat sub scala,care face trecerea. Normal,in momemt ce ala e apasat indicatia acului se muta la zero. Pe cadran sint stantate niste valori,probabilreprezinta ordinul de demultiplicare sau suntarea . Scrie astfel " VN.BOSNIK 60A75mV VA240. Cum se monteaza dracia asta la bord,se sunteaza cumva ?
indicatie ceas de curent vechi – poza de 13 Todesengel, in Coltul Tehnic · 29.7KB
_______________________________________ Jeep...Dar am ramas fan IMS !
Pe forumul Aro aveai de vanzare un bord de Gaz sau Molotov. In acel bord era un ceas asemanator.
TE-am intrebat daca il vinzi si ai raspuns negativ. Te-am intrebat daca este complet si ai zis ca da. In fine, acel ceas, ca si aceste nu este complet. Ii lipseste shuntul.
Deci, ca sa folosesti acest ceas trebuie un adaptor curent / tensiune (shunt) care , proprtional, trensforma indicatia de intensitate a curentului in indicatie de tensiune.
Ffff bine ca nu ai insistata cu cuplarea lui, il ardai garantat si e pacat.
Daca vrei sa il vinzi, sunt dispus sa il cumpar. O sa fac, prin incercari, un shunt .
_______________________________________ "...Asadar pompierul nu alege sa salveze omul bun, in detrimentul omului rau, asadar pompierul se arunca in flacari, riscandu-si viata, pentru a salva in egala masura un criminal sau un sfant. O sa spuneti ca pompierul nu cunoaste mai inainte identitatea victimei, ca urmare este nevoit sa salveze pe toata lumea. Pai asta isi si propune pompierul, sa salveze pe toata lumea!"
#3
13 Todesengel Membru Senior Din: Bucure-shit
Postari: 1561
Raspunsul meu afirm inca o data ca a fost corect . Ceasul,ca aparat in sine este complet . Este o incinta capsulata,in care se insurubeaza o mufa de alimentare. Desi mufa nu este tot una cu ceasul,o am si pe aceasta. Acel shunt este deja alta piesa . Cu regret,nici acest ceas nu este de vinzare . Totusi,ce reprezinta acest shunt,o rezistenta sau ce anume ? Inca o data subliniez,ceasul are si buton de comutare,arata si intensitatea curentului (A) si tensiunea(V).
_______________________________________ Jeep...Dar am ramas fan IMS !
Da, shuntul este o rezistenta pe a carei capete exista o cadere de tensiune, 75mV la 60 A.
Formula de calcul a suntului pt marirea domeniului de masurare este urmatoarea:
Rs = Ra / (n-1)
Rs - rezistenta suntului necesar Ra - rezistenta interna a aparatului (miliampermetrului) n - factorul de multiplicare (de cate ori se mareste domeniul de masurare al ampermetrului)
_______________________________________ "...Asadar pompierul nu alege sa salveze omul bun, in detrimentul omului rau, asadar pompierul se arunca in flacari, riscandu-si viata, pentru a salva in egala masura un criminal sau un sfant. O sa spuneti ca pompierul nu cunoaste mai inainte identitatea victimei, ca urmare este nevoit sa salveze pe toata lumea. Pai asta isi si propune pompierul, sa salveze pe toata lumea!"
Am incercat cu un led cu ultraviolete sa pun in evidenta fosforul foarte puternic... Restul sint ceasuri mecanice de avion rusesc,ca si ampermetrul ,iar busola este americana...USA
#6
13 Todesengel Membru Senior Din: Bucure-shit
Postari: 1561
Nicolae,ceasul este de transportor rusesc . Bine,acum nu poti sa sti daca nu au pus si la Mig . Cite zile functioneaza ceasul la tine dupa cel intorci ? La mine 5 .
Multam pt,lamurirea cu shuntul .
