Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

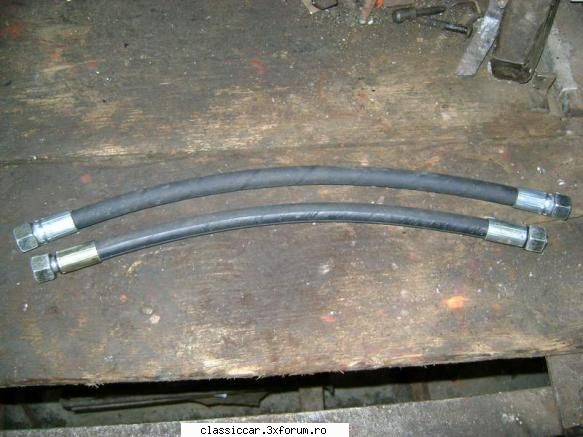

50 Ron/setul de 2 furtune
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 45.3KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#22
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

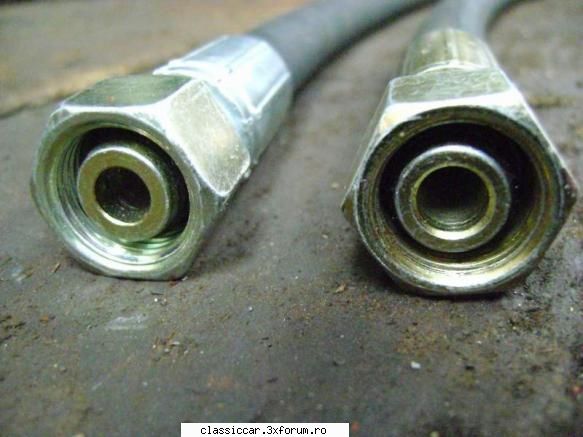

Asa arata capatul
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 39.6KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#23
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

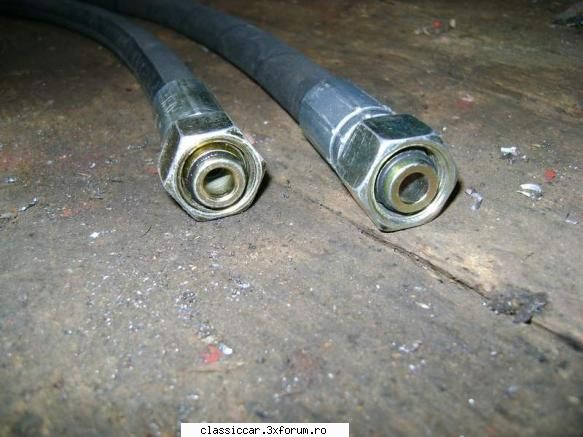

Celalalte capete
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 44KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#24
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Apoi m-am dus pe la cateva magazine de instalatii sa caut racoarde ... treaba e ca nu exista nimic ce s-ar potrivi, deci va trebui sa ma duc la strungar.
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#25
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

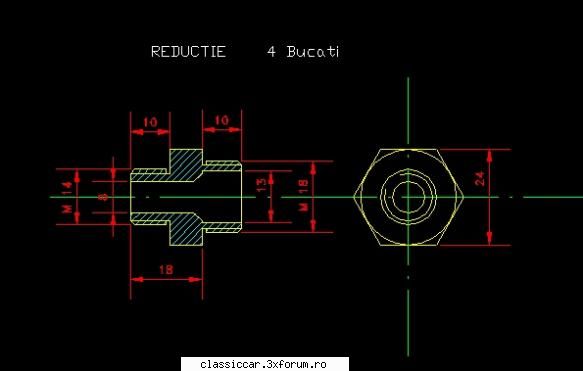

Asa ca m-am apucat de masurat si de proiectat racordurile ... de asta data in AutoCAD sa nu zica lumea ca injineru' face schite cu mana
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 18.6KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#26
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

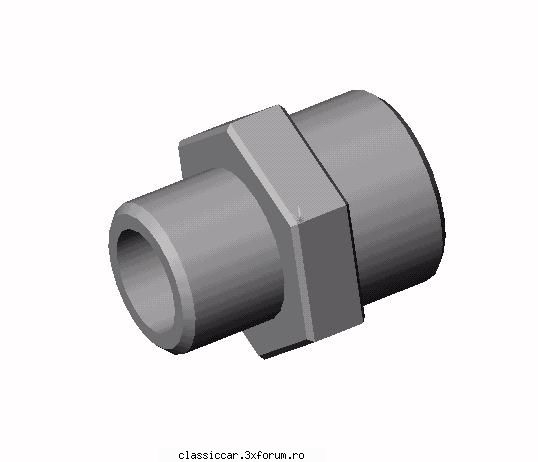

Si ca sa fie treaba mai complexa, l-am modelat in 3D in Solid Works
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 16.1KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#27
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

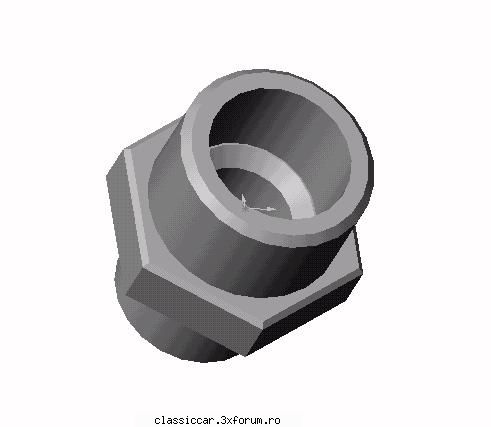

Imi place cum arata
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 15.9KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#28
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

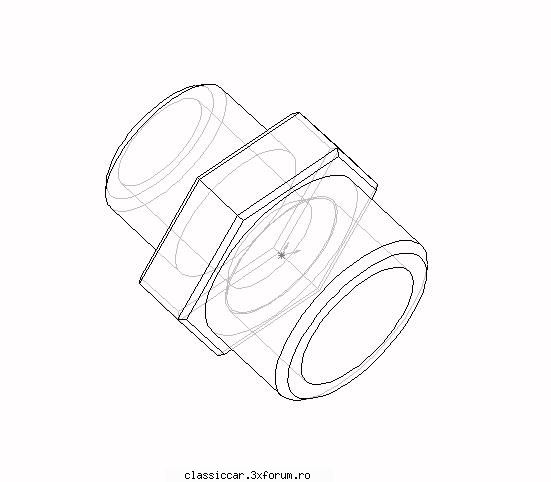

Si inca o poza cu piesa nefinalizata
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 25.8KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#29
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

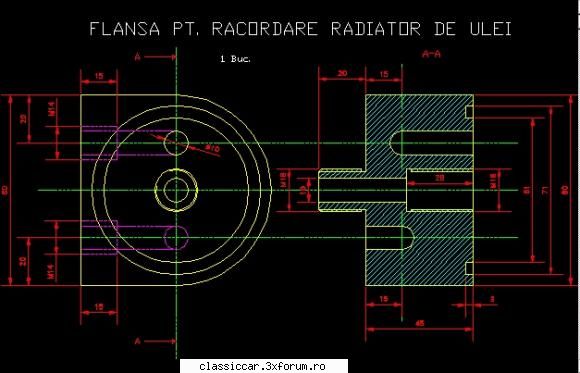

Apoi m-am apucat de flansa ... tot in AutoCAD ... nu am mai lucrat de vreo 3 ani in AutoCAD si Solid Works si imi era teama ca nu mai tin minte toate comenzile softului ... dar se pare ca am memorie buna
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 38.4KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#30
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

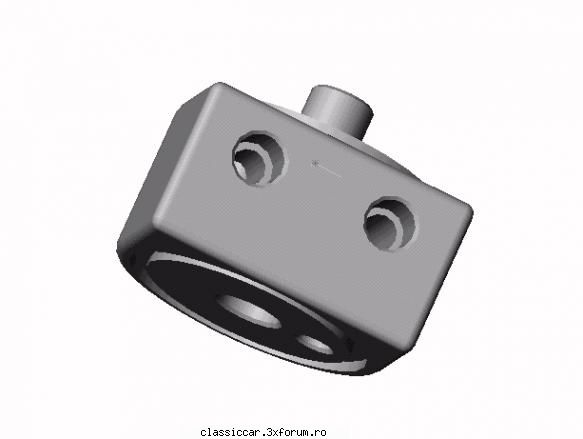

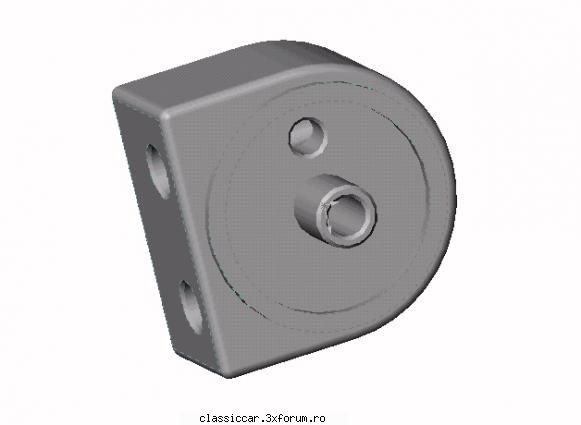

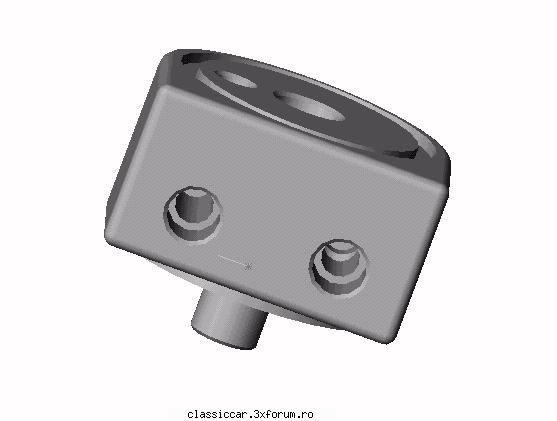

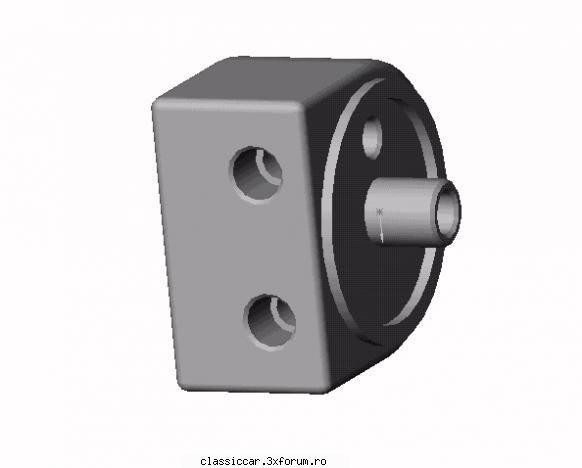

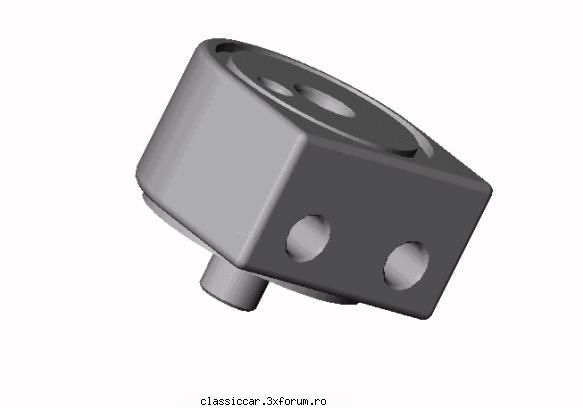

Si l-am modelat 3D si pe asta
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 15.9KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#31
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 15.5KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#32
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 13.5KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#33
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 18KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#34
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 15.7KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#35
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

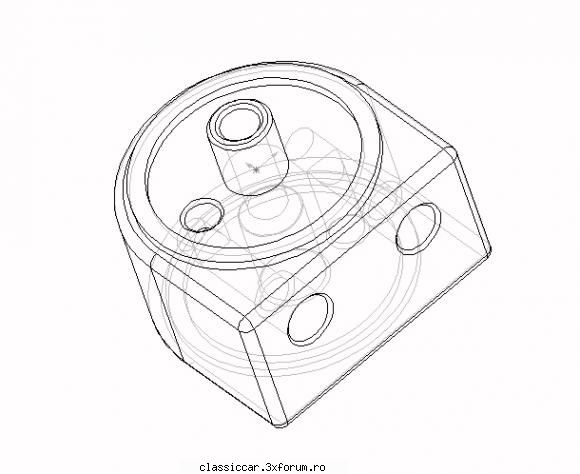

faza e ca filete nu am pus pe modelul 3D ca-i greu de facut si oricum vroiam doar sa vad cum va arata.
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 32.3KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#36
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362

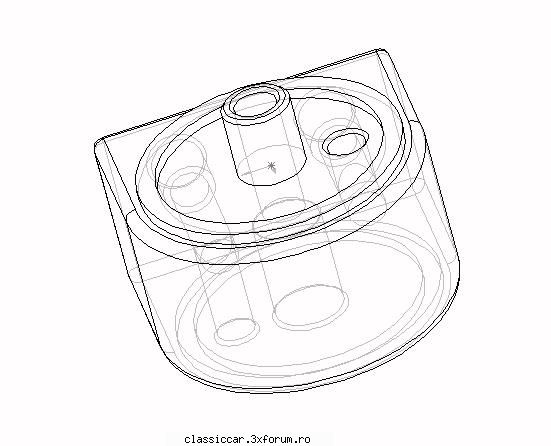

Acuma este totul gata virtual ... ramane de vazut cine mi-le face Maine nu am timp, dar vineri, oricum ma duc pe la nea' Feri Tarkanyi, strungarul, ca tre sa-i duc si tamburii de frana la rectificat.
Cand va vedea modelul meu 3D... probabil ma da afara din atelier De aia ma duc si cu o schita de mana
Radiator de ulei – poza de Misu de Cluj, in Coltul Tehnic · 35.7KB
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
Asta da domnule inginer jos palaria Acum primul lucru care imi vine in minte e cate ore o sa stau la calculator, cati litri de cafea o sa torn, si de cate ori o sa "alint" softul, proiectantul, calculatorul, pana o sa ajung la nivelul asta de cunoastere a softului
_______________________________________ Lada 1500 under construction ! www.clublada.ro Nu toate masinile vechi merita sa fie rable !
#38
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
knx a scris:
Asta da domnule inginer jos palaria Acum primul lucru care imi vine in minte e cate ore o sa stau la calculator, cati litri de cafea o sa torn, si de cate ori o sa "alint" softul, proiectantul, calculatorul, pana o sa ajung la nivelul asta de cunoastere a softului
Ai timp, pana ajungi in anul 5
_______________________________________ NU TOATE MASINILE VECHI SUNT RABLE! UN POPOR CARE ISI INGROAPA TRECUTUL, NU VA AVEA VIITOR! SUNT MANDRU DE RABLELE MELE !!!
#39
Liviu M Membru Senior Din: Targoviste
Postari: 1016
Atentie la mentinerea ""Dn""-ului (8mm) si la masa pieselor supuse la vibratii ! ! ! SUCCES !
_______________________________________ Respectati-i pe pasionati !
#40
Misu de Cluj Admin Din: Cluj-Napoca
Postari: 48362
Diametrul de 8 mm l-am avut in vedere cand am proiectat flansa si racordurile.
M-am mai gandit azi si ar mai fi inca doua metode de imbunatatire a racirii la Lastun:
1. Montarea unei fulii mai mici la ventilator in loc de cel original, astfel s-ar putea aproape dubla turatia ventilatorului de racire si implicit si dublarea debitului de aer care intre pe motor.
2. Montarea unui electroventilator in fata ventilatorului intre farul din dreapta si dublura aripii dreapta fata, astfel ca in caz de nevoie sa fie cuplat ori prin termocupla, ori manual de la bord crescand astfel debitul de aer care trece prin motor.
Astea doua, corelate cu radiatorul de ulei, racit la randul sau de un mic ventilator, ar rezolva problemele de supraincalzire.
